Aplikační poznámka 42: Proudová smyčka 0-20mA nebo 4-20mA

Mnoho zákazníků pro LAN a GSM sensory od HW group se neorientuje v rozdílu mezi proudovou smyčkou 0..20mA a 4..20mA. Pro ně je určena tato aplikační poznámka.

Základní vlastnosti:

Do převodníků od HW group lze nastavi zobrazení výstupní jednotky. Následná jednotka Ares nebo Poseidon2 tak bude zobrazovat například výšku hladiny "38 cm" místo zdrojových "17 mA".
Přímo do převodníku "Sensor 4-20mA 1W-UNI" nebo "Sensor 0-20mA 1W-UNI" lze uložit přepočet vstupní hodnoty na výstupní hodnotu podle křivky až o osmi bodech.
Pro monitoring senzorů po GSM lze nahradit jednotku Poseidon2 jednotkou Ares.
Upozornění: Tato aplikační poznámka se týká pouze analogové hodnoty, ne digitální komunikace prostřednictvím proudové smyčky.

Horizontal menu

Podpora

Analogová proudová smyčka 4-20mA / 0-20mA se používá jako výstupní rozhranní na mnoha průmyslových senzorech (měření hladiny, proudové transformátory, senzory koncentrace plynů a podobně). Velikost výstupního proudu signalizuje měřenou veličinu.

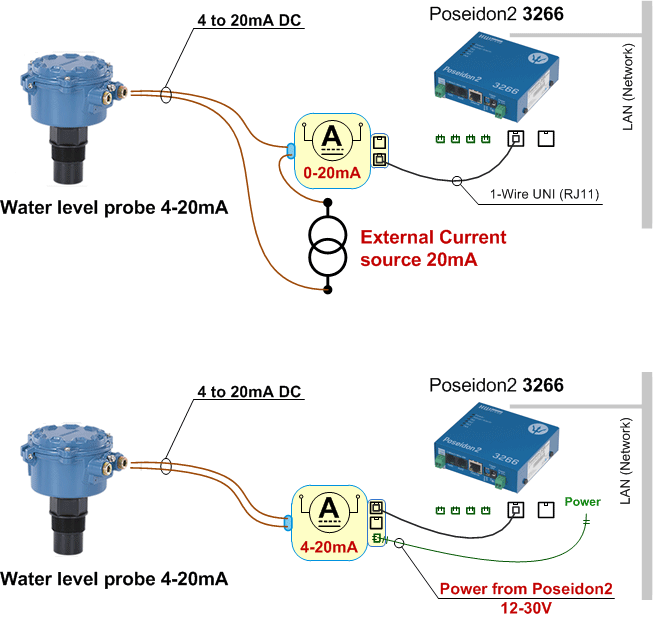

Jak připojit senzor z výstupem 4-20 mA

Analogový senzor typicky nemá další napájení (je napájen z minimální hodnoty 4mA)
Převodník od HW group poskytuje napájení pro senzor (4mA / max 36V).

Lze použít "Sensor 0-20mA 1W-UNI"?

Ano, HW group převodník "0-20mA" lze použít také, pokud včleníte externí proudový zdroj:

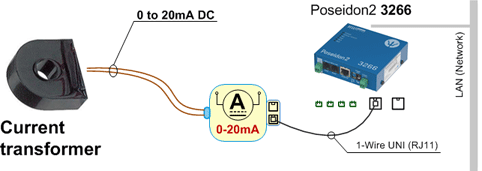

Jak připojit senzor z výstupem 0-20 mA

Analogový senzor (zde senzor proudu) nevyžaduje externí napájení.
Převodník od HW group "Sensor 0-20mA 1W-UNI" neposkytuje napájení pro senzor.

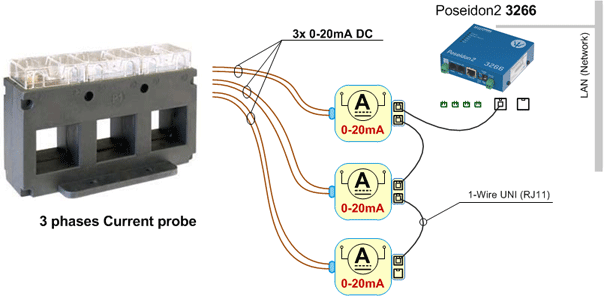

Jak připojit více analogových výstupů

Převodníky lze řetězit za sebou po sběrnici 1-Wire UNI
Počet zřetězených převodníků je omezen maximálním počtem senzorů, které lze k jednoce Poseidon2 nebo Ares připojit.
