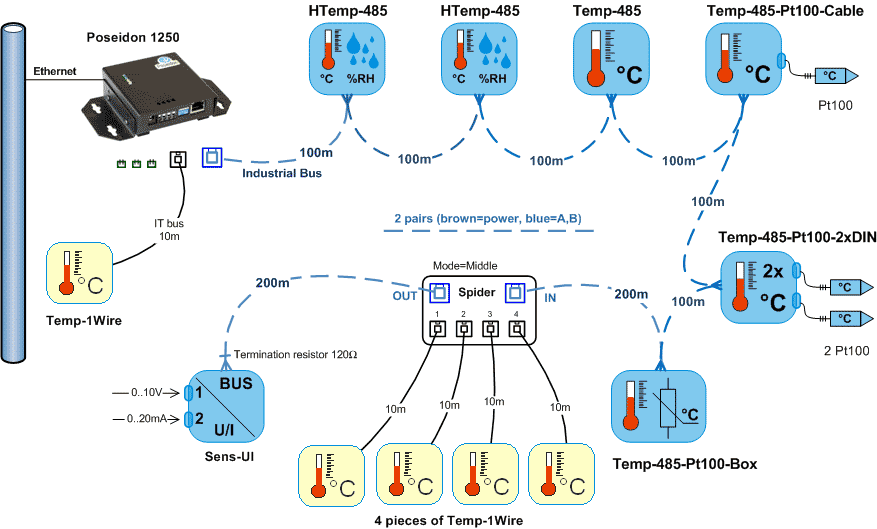

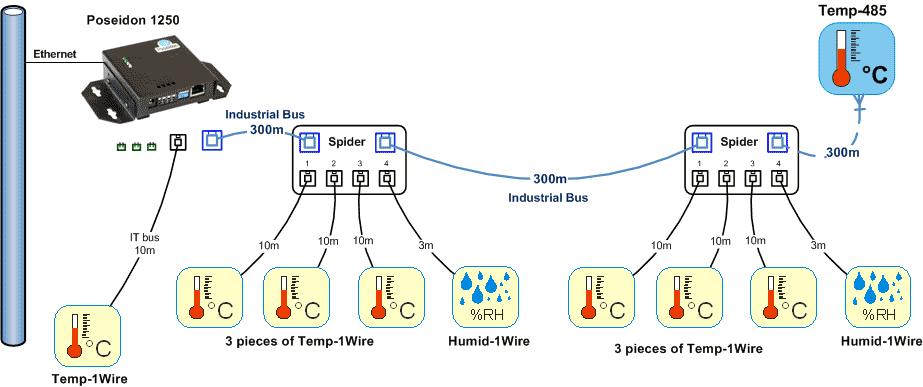

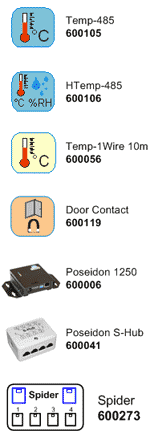

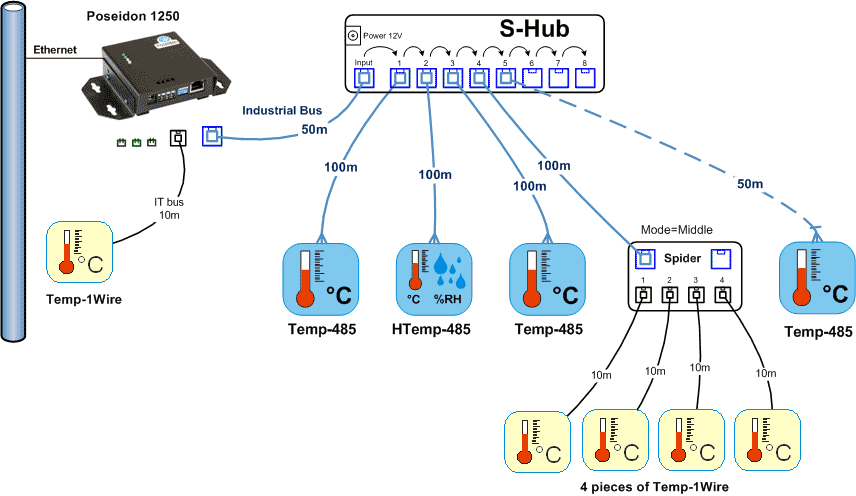

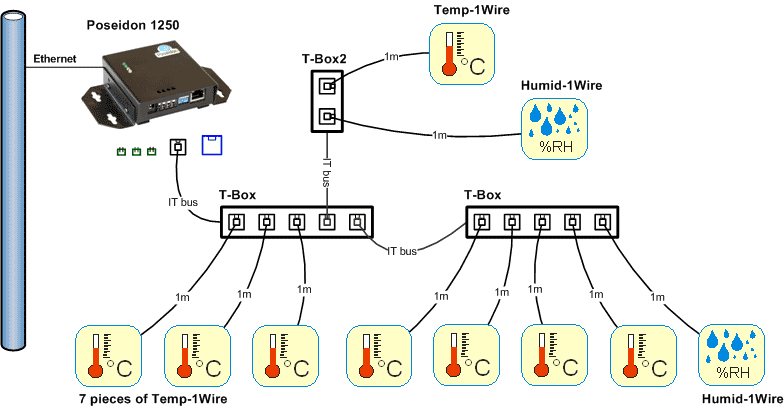

Aplikační příklad detailně popisuje použití sběrnice Industrial Bus (RS-485) pro připojení čidel k jednotce Poseidon2 4002. Je zde podrobně vysvětleno zapojení kabelů, konektorů a nastavení přepínačů dodávaného příslušenství. Horizontal menuPodporaIndustrial Bus (RS-485) Maximální délka vedení: 1000 metrů celkové délky Počet zařízení na sběrnici: Poseidon + maximálně 31 zařízení Napájení: Základní napájení 12V/120 mA je součástí sběrnice, lze jej posílit vnějším adaptérem (přes jednotku S-Hub nebo Spider) Komunikační kabel: kroucená dvoulinka UTP (2 nebo 3 páry) Topology 1: Basic Sběrnice je vedena 4. vodičovým vedením z jednotky Poseidon 1250 do dvou senzorů Temp-485 a HTemp-485 umístěných za sebou. K propojení jsou použity dva kroucené páry. Za druhým senorem je připojena konektorem RJ45 rozbočovací jednotka S-Hub, pomocí 4. vodičového vedení ze senzoru HTemp-485. Hnědý pár pro připojení napájení a modrý pro sběrnici. Na konektory 1 až 3 jsou připojeny senzory Temp-485 a HTemp-485 pomocí 6. vodičů (hnědý pár napájení, modrý sběrnice k čidlu a zelený sběrnice zpět). Do konektoru 4 první jednotky S-Hub je „Patch kabelem“ připojen převodník Spider pro 3 senzory teploty Temp-1Wire 10m a jedno kontaktní čidlo (dveřní kontakt připojen na modrý pár RJ45). Druhá rozbočovací jednotka S-Hub je „patch kabelem“ připojena z výstupu Spider. Na konektory 1 až 3 jsou připojeny senzory Temp-485 a HTemp-485 pomocí 6. vodičů (hnědý pár napájení, modrý sběrnice k čidlu a zelený sběrnice zpět). Konektor 4 je připojen 4. vodičovým vedením na senzor Temp-485 (hnědý pár pro připojení napájení, modrý pro A/B sběrnici). Na čidle Temp-485 je nastavena terminace, pomocí osazení jumper propojky „TERM“. Topologie 2: Připojení 10 čidel na IT bus Osm sensorů teploty a dvě čidla vlhkosti jsou připojny po sběrnici IT bus (RJ12) k jednotce Poseidon 1250. Celkově 10 čidel je popojeno pomocí dvou jednotek T-Box a jedné jednotky T-Box2. Čidla propojena sběrnicí: IT bus Celková délka sběrnice: 10m Maximální počet čidel: 10 Použité sensory: 2x Humid-1Wire 1m 8x Temp-1Wire 1m Použité příslušenství: 2x T-Box 1x T-Box2 Závěr: Toto řešení je omezeno celkovou maximální délkou sběrnice IT bus. Hodí se pro aplikace 1 až 10 senzorů na jednom místě, v rámci jedné lokality nebo rozvaděče. Topologie 3: Poseidon Spider – převodník sběrnic Zapojení kombinuje možnosti obou sběrnic, využívá velkou vzdálenost pro připojení dvou jednotek Spider, které jsou propojeny Patch kabelem s konektory RJ45. Ke každé jednotce Spider jsou připojeny čtyři sensory teploty nebo vlhkosti, každý s kabelem 10m. Na konci je jeden senzor teploty typu Temp-485 s terminací. Jeden sensor teploty Temp-1Wire s připojovacím kabelem 10m je připojen přímo k jednotce Poseidon 1250 do konektoru RJ12. Šest sensorů teploty a dvě čidla vlhkosti jsou připojny po sběrnici IT bus (RJ12) k jednotce Spider, délka kabelu každého senzoru je 10 metrů. Dvě jednotky Spider jsou připojeny k Poseidon 1250 standardním Patch kabelem RJ45 pomocí průmyslové sběrnice Industrial Bus. Délka propojení může být až 1.000 metrů. Spider má 4 vstupy pro vnější čidla, podporuje jedno čidlo na konektoru = max 4 čidla. Sběrnice Industrial Bus je ukončena 4. vodičovým připojením sensoru Temp-485, na kterém je aktivována terminace. Spidery mají nastaveny různé adresy a režim „Middle“. Čidla propojena sběrnicí: IT bus, Industrial Bus Celková délka sběrnice: 1000m + 9x 10m Maximální počet čidel: 40 Použité sensory: 6x Temp-1Wire 10m 2x Humid-1Wire 3m 1x Temp-485 Použité příslušenství: 2x Poseidon Spider 2x RJ45 Patch kabel 300m (RJ45-RJ45) 1x RJ45 TP kabel 300m (RJ45-4 piny zapojení typu “LAST”) Závěr: Řešení není omezeno délkou sběrnice IT bus. Jednotky Spider od sebe mohou být daleko až 1000m. Hodí se pro rozsáhlé aplikace s velkým počtem senzorů (Serverové místnosti atd..). Topologie 4: Použití sběrnice Industrial Bus – centrální bod Zapojení demonstruje propojení čidel topologií hvězda na sběrnici Industrial Bus, pomocí jednotky S-Hub. Propojovací místo S-Hub je umístěno uprostřed paprskovitě připojených čidel. Celková délka vedení klesá na 500m, protože délku všech čidel připojených na S-Hub je třeba násobit dvěma. Na konci sběrnice je senzor Temp-485 s terminací. Jeden sensor teploty Temp-1Wire s připojovacím kabelem 10m je připojen přímo k jednotce Poseidon 1250 do konektoru RJ12. Sběrnice Industrial Bus je přivedena na vstup rozbočovací jednotky S-Hub Patch kabelem RJ45. Kabel zároveň napájí čidla a S-Hub, napájení lze posílit vnějším napájecím adaptérem. Senzory na jednotku S-Hub se připojují postupně od výstupu 1, v posloupnosti zapojení nesmí vzniknout mezera (např připojeny výstupy 1,2,5,6 kde 3 a 4 jsou vynechány). První tři sensory teploty (Temp-485) a teplota/vlhkost (HTemp-485) jsou připojeny za sebou na první tři výstupy. K propojení se používá RJ45 / 6 žilový kabel, zapojený podle zapojení „MIDDLE“ kabelu. Jednotka Spider je připojena Patch kabelem, Spider připojuje 4 čidla typu Temp-1Wire ve vzdálenosti 4x 10m. Nastavení jednotky odpovídá pozici „MIDDLE“. Sběrnice Industrial Bus je ukončena na svorkách senzoru Temp-485, připojeným do pozice 5 na S-Hub. Zapojení připojovacího kabelu odpovídá pozici „LAST“ a na čidle je zapnuta terminace (Term=On). Topologie 5: Použití sběrnice Industrial Bus – řetězový rozvod Zapojení demonstruje řetězové propojení čidel na sběrnici Industrial Bus, kde jsou čidla propojena za sebou, všiměte si vzdálenosti mezi čidly. Jednotka Spider připojuje v jednom místě lokálně čtyři čidla teploty. Na konci sběrnice je senzor napětí a proudu Sens-UI s terminací. Jeden sensor teploty Temp-1Wire s připojovacím kabelem 10m je připojen přímo k jednotce Poseidon 1250 do konektoru RJ12. Dva sensory teplota/vlhkost typu HTemp-485 jsou připojeny na počátku sběrnice, k propojení se používá 4 žilový kabel, připojený na svorky. Sběrnice pokračuje k čidlu teploty Temp-485, opět 4. vodičové připojení. Senzor Temp-485-Pt100-Cable je opět připojen 4. vodičově. Teplota se měří snímačem typu Pt100 na silikonovém kabelu ve vzdálenosti 2m. Navazující převodník Temp-485-Pt100-2xDIN je připojen 4. Vodičově, určen pro osazení na DIN lištu. Dva vnější teploměry typu Pt100 měří dvě hodnoty teploty. Dále připojené teplotní čidlo Temp-485-Pt100-Box je určeno do vnějšího prostředí, obsahuje trn na přesné měření teploty. 4. vodičové připojení. Jednotka Spider je již připojena konektorem RJ45, Spider připojuje 4 čidla typu Temp-1Wire ve vzdálenosti 4x 10m. Všiměte si překřízení kabelů, je třeba respektovat, který konektor RJ45 je vstupní a který výstupní. Spider má nastaven režim „middle“. Sběrnice Industrial Bus je ukončena 4. vodičovým připojením sensoru Sens-UI, který měří vnější napětí a proud. Na tomto senzoru je provedena terminace sběrnice osazením vnějšího odporu 120Ω
